產品概述

漢測電氣本系列雙調控制箱適用于0.5-5kVA試驗變壓器的調壓控制.工作原理:通過調整自耦變壓器輸出電壓,從而實現試驗變壓器額定電壓范圍內的工作調節.控制臺內裝有高壓輸出電壓表,低壓輸出電流表,可以方便地讀出試驗電壓值.通過過流保護電路,可靠地保護設備,設計的計時報警電路,做試驗時更便捷.經用戶使用證明,其原理簡單,結構緊湊,工作可靠,使用方便,是高壓試驗的理想設備.

使用方法及注意事項

1、核對升流器（試驗變壓器）測量繞組額定輸出電壓級容量,使之與操作箱匹配無誤。
2、按接線示意圖接好升流器（試驗變壓器）與操作箱(臺)之間連線。
3、接通電源,合上空氣開關，電源指示燈亮，零位燈亮。
4、將調壓器回零,按下啟動按扭,順時針旋轉手輪,直至達到所需值。
5、開啟計時開關,計時開始,到達設定時間電鈴自動報警(無報警功能的則人為控制時間)然后斷開計時開關。
6、試驗完畢,將調壓器調零，按下停止按鈕，切斷電源，解除接線。
7、在試驗過程中，如發現異常或冒煙,有異味等,應立即停止升壓,迅速降壓至零位.檢查無誤后，方可重新開始。
8、嚴禁在正常工作時切斷電源或不在零電壓時加壓。
9、長期未用的設備,在重新使用時必須用兆歐表進行絕緣測量,確定阻值不低于0.5兆歐,方可繼續使用.
10、使用本產品進行高壓試驗,除熟悉本說明書外,還須熟悉《電氣設備預防性試驗規程》。

注： 1.漢測電氣產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知。
        2.更多產品信息請進入產品中心，全國服務熱線：。

技術參數

本系列控制臺適用于0.5-5kVA試驗變壓器的調壓控制.工作原理:通過調整自耦變壓器輸出電壓,從而實現試驗變壓器額定電壓范圍內的工作調節.控制臺內裝有高壓輸出電壓表,低壓輸出電流表,可以方便地讀出試驗電壓值.通過過流保護電路,可靠地保護設備,設計的計時報警電路,做試驗時更便捷.經用戶使用證明,其原理簡單,結構緊湊,工作可靠,使用方便,是高壓試驗的理想設備。

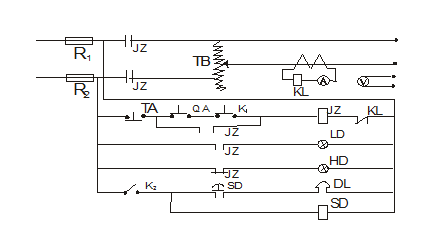

電氣原理圖

注： 1.漢測電氣產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知。
         2.更多產品信息請進入產品中心，全國服務熱線：。

權威鑒定

漢測電氣產品KZX05-HII雙調控制箱嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
